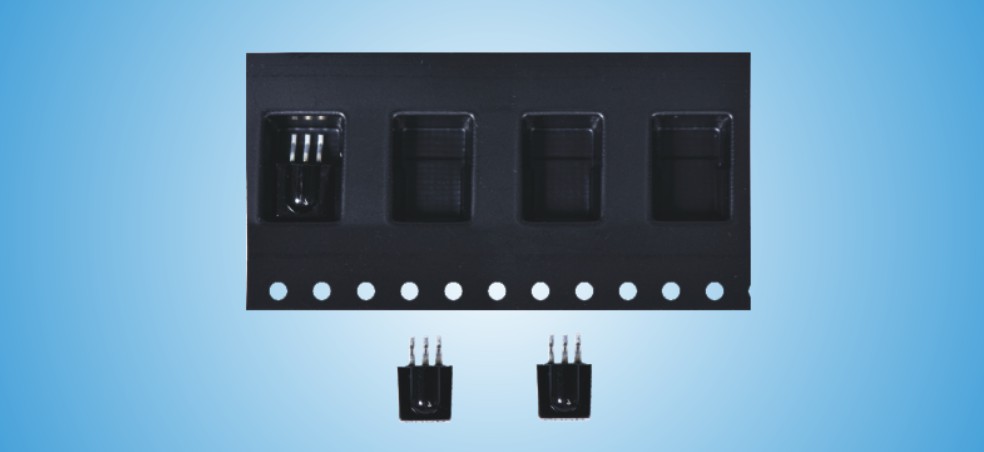

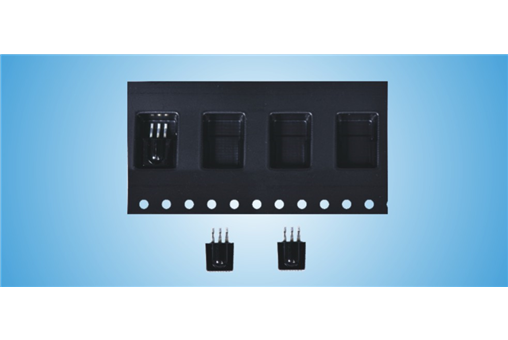

CHQE-1.27-H

CHQE-1.27-H


技术参数

外形尺寸:4.5*4.2*2.4(MM)

工作电压:2.7-5.5V

接收距离:15-25M

脚距:1.27MM

接收角度:±45度

广泛应用

空调、风扇、数码相框、车载音响、遥控玩具、卫星

接收器、硬盘播放器、家庭影院、智能家居、智能机

器人、机器人吸尘器、机顶盒、多媒体、遥控灯具、

油烟感应等电子产品。

  • 电路图
  • 光电参数

1. 应用电路图:


   2. 原理图:

1.光电参数(T=25℃  Vcc=5v  f0=38KHZ)

参数 符号 测试条件 Min Typ Mnx 单位
工作电压 Vcc 2.7 5.5 V
接收距离 L L5IR=300MA (测试信号) 10 25 M
载波频率 f0 38 KHZ
接收角度 01/2 距离衰减1/2 +/-45 Deg
BMP宽度 FBW -3Db Band width 3.5 6.0 8.5 kHz
静态电流 Icc Iin=0μA,Vcc=3V - 0.9 1.5 mA
Iin=0μA,Vcc=5V - 1.0 1.5  mA
低电平输出 VOL Vin=0V Isink=2.0mA 0.2 0.4 V
高电平输出 VOH VCC=3V  2.7 3.0 - V
Vcc=5V 4.7 5.0 - V
输出脉 宽度 TPWL Vin=500μVp-p※ 500 600 700 μs
TPWH Vin=50mVp-p※ 500 600  700 μs

2.测试波型:

3.极限参数:

                项目                 符号                 规格                 单位
                供应电压                 Vcc                 5.5                 V
                工作温度                 Topr                 -25-85                 ℃
                储存温度                 Tstg                 -40-125                 ℃
                焊接温度                 Tsol                 280                 ℃
